I、鋅鋁鎂鍍層

鋅鋁鎂鍍層鋼板是在現(xiàn)有的熱鍍鋅或熱鍍鋁鋅鍍層中添加一定鋁鎂等相關微量元素，達到提升鋼板耐蝕性能、切邊保護性能的目的。已有的公開的實驗室加速實驗、戶外暴露實驗等結(jié)果表明。一定范圍內(nèi)鋁、鎂含量增加會提高耐蝕性幾倍到十幾倍，加鎂之后的另一大優(yōu)點是鋼板的切邊耐蝕性提高，含鎂的鋅拈腐蝕產(chǎn)物會覆蓋在切口表面，從而對切口形成保護。

  對商業(yè)應用的含鎂鍍層鋼板進行歸納分析，絕大部分鍍層含鎂含量不大于3%，又根據(jù)鍍層中鋁含量的不同，將鋅鋁鎂鍍層分為：

  l)低鋁鋅鋁鎂渡層：鋁含量：1%~3.5%，該鍍層是在熱鍍鋅的基礎上添加一定的鋁鎂和其他元素形成，寶鋼在2016年6月進行了第一次工業(yè)試制。該鍍層鋼板也進行了彩涂機組試驗，并開發(fā)成功了低鋁鋅鋁鎂基板彩涂鋼板。該鍍層是熱鍍純鋅鍍層耐蝕性的升級版，寶鋼簡稱為BZM鍍層鋼板及彩涂板。

  2)中鋁鋅鋁鎂鍍層；鋁含量：6%、11%。

  3)高鋁鋅鋁鎂鍍層；鋁含量：55%,該鍍層是在熱鍍鋁鋅基礎上添加一定的鎂和其他元素形成，寶鋼在2016年8月進行了第一次工業(yè)試制。該鍍層鋼板也進行了彩涂機組試驗，并成功開發(fā)了高鋁鋅鋁鎂基板彩涂鋼板。該鍍層是熱鍍鋁鋅鍍層耐蝕性的升級版，寶鋼簡稱為BAM鍍層鋼板及其彩涂板。

  2.低鋁鋅鋁鎂鍍層鋼板 (BZM)及彩涂板

低鋁鋅鋁鎂鋼板(BZM)鍍層成分以鋅為主，同時含有量鋁和鎂元素，相結(jié)構(gòu)比純鋅鍍層復雜，主要包括初生鋅相，MgZn2-Zn二元共晶和Zn-MgZn2-Al三元共晶相。

  由于添加了鋁鎂等元素，鍍層加工性能下降，與現(xiàn)有熱鍍鋅和鍍鋁鋅基板相比，180度折彎后鍍層裂紋介于兩者之間。

為了評估低鋁鋅鋁鎂(BZM)彩涂鋼板在建筑用途的使用情況，我們分別經(jīng)過了輥壓成型,折彎成型，包括180°折彎(拍平）成型試驗，均滿足建筑圍護結(jié)構(gòu)材料加工要求。

  3.高鋁鋅鋁鎂鍍層鋼板(BAM)及彩涂板

高鋁鋅鋁鎂鍍層鋼板CBAM)鍍層成分以鋁鋅為主，同時含有少散鎂和硅元素，鍍層組織較之前的鍍鋁鋅鍍層更加復雜，包括富Al相、富Zn相、Zn-Mg相和Mg2Si相。

  為了評估高鋁鋅鋁鎂(BAM)彩涂鋼板在建筑用途的使用情況，我們分別在不同用戶處進行了加工，經(jīng)過棍壓成型,折彎(包括180°折彎）成型均滿足用戶加工要求。

  4、鋅鋁鎂鍍層彩涂鋼板耐蝕性

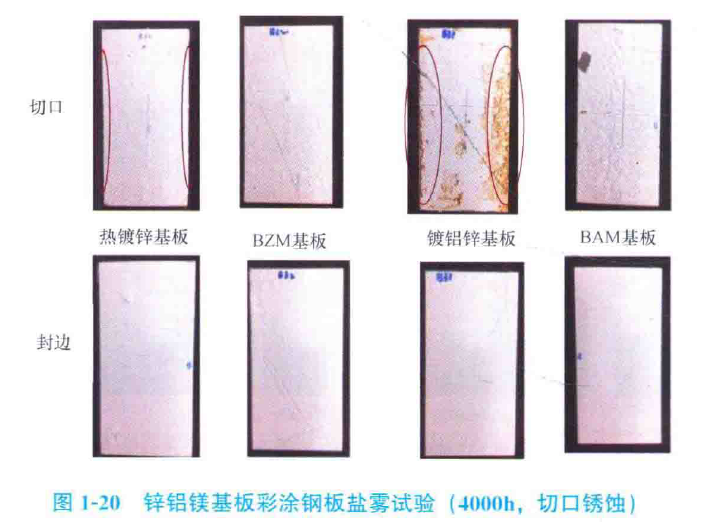

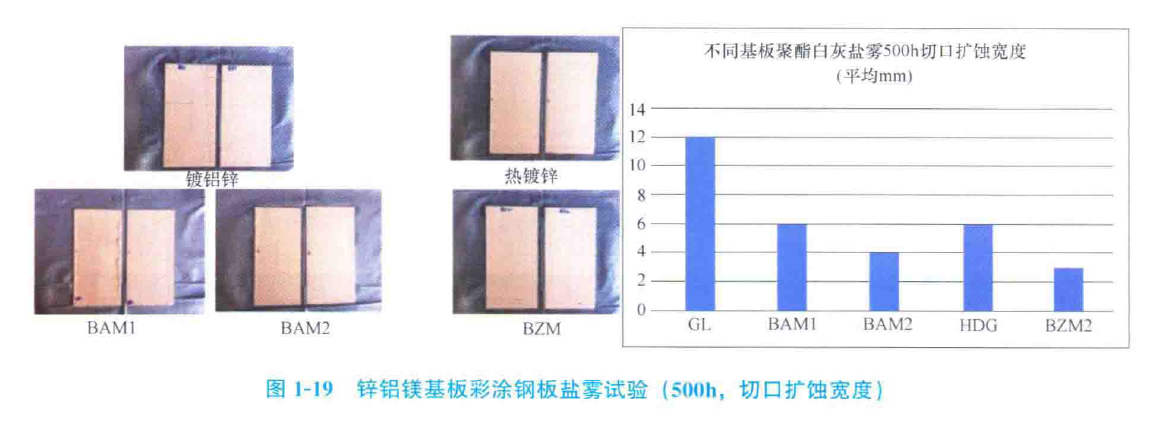

  采用相同規(guī)格、相同鍍層厚度的BZM基板和熱鍍純鋅基板生產(chǎn)的相同涂料品種的彩涂鋼板，采用經(jīng)過鹽霧試驗結(jié)果，500h鹽霧試驗條件下，加鎂后(BAM和BZM)。提高了鍍鋁鋅基板和熱鍍鋅基板聚醋白灰鋼板切口耐蝕性不低于50%;4000h鹽霧試驗后。鋅鋁鎂某板彩涂鋼板切口部位還未發(fā)生紅銹。
